KHT-2600 Kartenspender mit Schubmechanismus +2 Wechselmagazinen

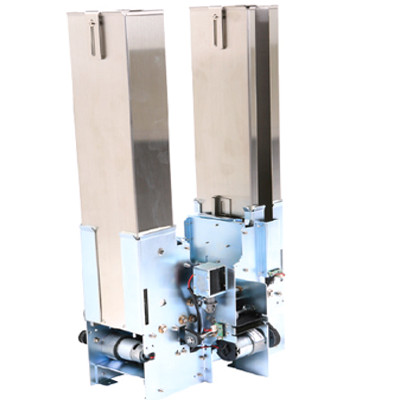

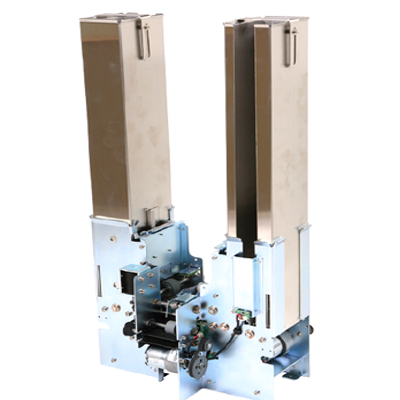

KHT-2600 Kartenspender

Der KHT-2600 Kartenspender mit Schubmechanismus und zwei Wechselmagazinen für bis zu 1.000 Karten. Die Magazine können selektiv angesteuert werden und ermöglichen somit die Ausgabe zweier unterschiedlicher Kartentypen durch einen Kartenausgang. Die Wechselmgagazine erlauben eine schnelles und einfaches Auffüllen des Gerätes. Die kompakte Bauweise des Kartenspenders eignet sich sehr gut für niedrige Automatenbauformen. Optional bietet der Slide-Door Mechanismus die Möglichkeit die Magazine seitlich abzusenken und zu wechseln.

Des Weiteren verfügt der KYT-2600 über einen Karteneinzug für z.B. fehlerhafte Karten. Diese werden in einer Auffangbox gesammelt oder über eine Kartenrutsche intern ausgeworfen werden. Das Gerät ermöglicht eine intelligente Überwachung aller Kartenprozesse: Füllstandanzeige und Leerstand im Kartenmagazin sowie Warnmeldung wenn die Auffangbox für eingezogene Karten voll ist. Außerdem erfolgt ein automatischer Wechsel der Baudrate (9600 bps – 19.200 pbs).

Der Schubmechanismus wurde entwickelt für Ausgabe von Karten die aneinander haften z.B. aufgrund statischer Aufladung oder die viel genutzt werden wie in Kantinen o.ä. Durch den Schubmechanismus werden die Karten zuverlässig getrennt und einzeln ausgegeben. Auf diese Weise wird ein Kartenstau und unnötige Wartungszeit vermieden. Das Gerät ist verfügbar mit der Schnittstelle RS-232.

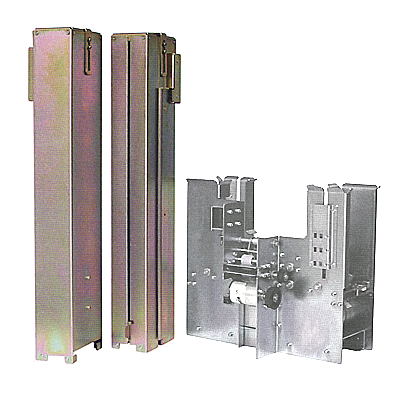

  • Der KHT-2600 Kartenspender mit Schubmechanismus und zwei Wechselmagazinen für bis zu 1.000 Karten (2×500).
  • Das Gerät hat eine sehr kompakte Bauform und ist für den Einbau in niederigen Automaten geeignet.
  • Die Magazine können selektiv angesteuert werden und ermöglichen somit die Ausgabe zweier unterschiedlicher Kartensorten.
  • Außerdem können z.B. fehlerhaft Karten vom Gerät eingezogen werden.
  • Die eingezogenen Karten werden in einer Auffangbox gesammelt oder intern über eine Kartenrutsche ausgeworfen.
  • Der spezielle Schubmechanismus sichert die einzelne Ausgabe der Karten (kein Kartenstau).
  • Diese Version ist für Karten die z.B. aufgrund des Materials aneinander haften (statische Aufladung) geeignet.

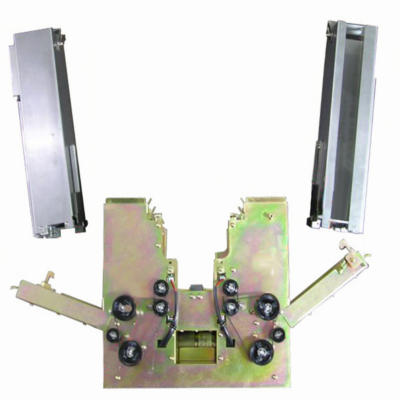

  • Optional mit Slide-Door für die seitliche Entnahme der Kartenmagazine.
  • Das Gerät ermöglicht eine intelligente Überwachung aller Kartenprozesse: Füllstandanzeige und Leerstand im Kartenmagazin sowie Warnmeldung wenn die Auffangbox für eingezogene Karten voll ist.
  • Außerdem erfolgt ein automatischer Wechsel der Baudrate (9600 bps – 19.200 pbs).
  • Verfügbar sind die Schnittstellen RS-232 oder TTL.

Beschreibung Bemerkung
Typ KHT-2600 Kartenspender
Magazin Wechselmagazin  Doppelmagazin
 Kartentransport Schubmechanismus
 Kartenstärke 0,22 – 1,0 mm  justierbar
 Kartengröße ISO 7810

85,725 x 53,975 mm

 Magazingröße 2 x 200, 2 x 300

2 x 400, 2 x  500

 Karten
 Schnittstelle RS-232, TTL
 Leerstandsensor Ja card empty sensor
 Füllstandsensor 20, 40, 60, 80, 100 Karten  low card warning sensor
 Karteneinzugfunktion Ja
 Auffangbox Ja (30 Karten )  für fehlerhafte Karten
 Füllstandsenor Auffangbox Ja
 Weiter Optionen  Slide-Door für Kartenmagazin

Kartenrutsche statt Auffangbox

 für seitliche Entnahme

für fehlerhafte Karten

 Maße 2 x 200 Karten

250 x 168 x 288 mm

2 x 300 Karten

250 x 168 x 360 mm

2 x 400 Karten

250 x 168 x 438 mm

2 x 500 Karten

250 x 168 x 518 mm

 Stromverbrauch DC 24V (+-5%)
