TBSR-2000 Kartenleser für Chipkarten und RFID Karten 60% Stecklesermodul
TBSR-2000 Kartenleser

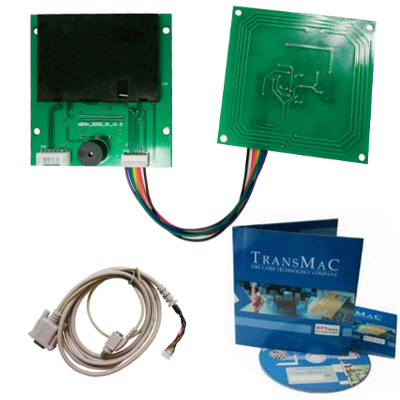

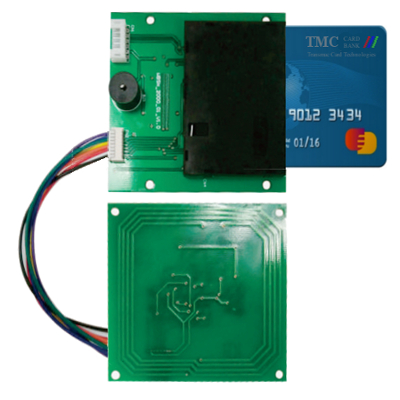

Der TBSR-2000 Kartenleser ist ein 60% Steckleser und Kodierer für Chipkarten und RFID Karten. Optional mit SAM-Kartenleser und Kodierer auf der Platine. Außerdem verfügt das Gerät über einen Buzzer/Schallgeber welcher einen Signalton als Rückmeldung nach der Kartenverarbeitung gibt, wie z.B. bei Zutrittskontrollen, wenn die gelesene Karte gültig ist kommt ein kurzer Signalton bevor die Türe entriegelt. Das Modul ist verfügbar mit den Schnittstellen RS-232 oder USB.
- Das TBSR-2000 Kartenlesermodul mit Kodierer für Chipkarten und RFID Karten.
- Für Chipkarten nach ISO 7816 und RFID Karten nach ISO 14443 A+B.

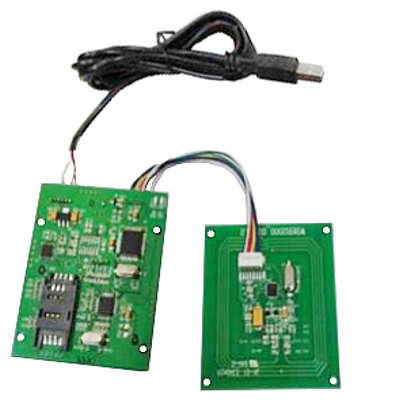

- Optional mit SAM-Kartenleser auf der Platine.
- Mit Buzzer für Signalton nach der Kartenverabeitung.
- Verfügbar mit den Schnittstellen RS-232 und USB.
| Beschreibung | Bemerkung | |
|---|---|---|
| Serie | TBSR-2000 Kartenleser mit Kodierer | |
| Kartengröße | ISO 7810 , ID1 | |
| Chipkarten | ISO 7816, CPU T=0, T=1,
AT24C01, 24C02,-24C256 SLE4442, SLE 4428 lesen+kodieren |
|
| RFID Karten | ISO 14443A, 13,56 MHZ contactless IC card
Mifare M1 Serie S50, S70, UL ISO 14443B CPU card lesen + kodieren |
|
| SAM Karten | lesen+kodieren
1 SAM-Kartenslot |
|
| Signalgeber | Buzzer über Software ansteuerbar | |
| Baudrate | 9600-115200 bps über Software einstellbar | |
| Schnittstelle | RS-232 oder USB | |
| Maße: LxB | Chipkartenleser: 68×72 mm
RF-Kartenleser: 68×66 mm |
|
| Gewicht | 200 g | |
| Eingangsspannung | 5V± 5%, 50 mA |
